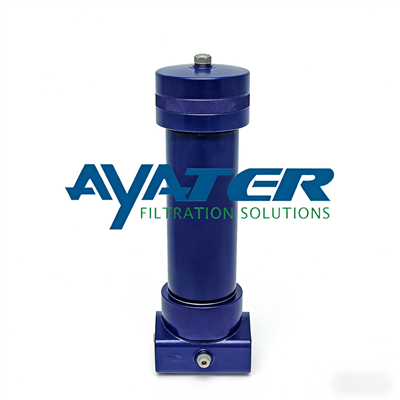

UH319 Filtru Umdità & Partikuli Combo Filtru: Għall-Monitoraġġ Kritiku tal-Kundizzjoni tal-Fluwidu

Il-filtru UH319 minn Ayater huwa rikonoxxut b'mod wiesa 'għall-prestazzjoni robusta tiegħu fis-sistemi idrawliċi "Missjoni Kritika". Billi jżomm kodiċi ta 'indafa ISO ta' 16/14/11 jew aħjar, il-filtru UH319 jipprevjeni l-effett ta '"sandblasting" ta' mikro-kontaminanti fuq irkiekel tal-valvi, u jestendi l-MTBF (Mean Time Between Failure) tas-sistema kollha.

Ibgħat l-inkjesta→

UH319 Filtru Umdità & Partikuli Combo Filtru: Għall-Monitoraġġ Kritiku tal-Kundizzjoni tal-Fluwidu

Pakkett medju tal-filtru Ultipleat (imqiegħed-fuq il-pleat) bi privattiva

Konfigurazzjoni tal-element bla qalba, mingħajr gaġeġ

Pall Stress-Midja tat-Teknoloġija Reżistenti (SRT).

In-to-out passaġġ tal-fluss tal-element tal-filtru

Fluss għal 600 L/min (160 US gpm)

Pressjonijiet sa 420 bar (6100 psi)

Portijiet, 1¹⁄₂pulzieri fuq u fuq il-ġenb manifold mount

Prestazzjoni

Informazzjoni dwar il-Qasam tal-Pressjoni

Waqgħa fil-pressjoni tad-djar bl-użu ta 'fluwidu b'0.9 SG
Il-waqgħa tal-pressjoni tad-djar hija direttament proporzjonali għall-gravità speċifika.

Housing pressure drop using fluid with 0.9 S.G.

Qasgħa tal-Pressjoni tal-Element

Immoltiplika l-fattur tal-ħinijiet tar-rata tal-fluss attwali fit-tabella hawn taħt biex tiddetermina tnaqqis fil-pressjoni b'fluwidu f'32 cSt (150 SUS), 0.9 SG Ikkoreġi għal fluwidi oħra billi timmultiplika viskożità ġdida f'cSt/32 (SUS/150) x SG/0.9 ġdid. Nota: il-fatturi huma għal kull 1000 L/min u għal kull 1 US gpm.

319 Serje Elementi tal-Filtru - bard/1000 L/min (psid/US gpm)

Kodiċi tat-Tul	AZ	AP	AN	AS	AT
08	5.52 (0.302)	2.30 (0.126)	1.82 (0.100)	1.32 (0.072)	0.82 (0.045)
13	3.31 (0.182)	1.38 (0.076)	1.09 (0.060)	0.79 (0.043)	0.49 (0.027)
20	2.18 (0.120)	0.91 (0.050)	0.72 (0.040)	0.52 (0.029)	0.33 (0.018)
40	1.10 (0.060)	0.46 (0.025)	0.36 (0.020)	0.26 (0.014)	0.16 (0.009)

Kampjun ΔP kalkolu

UH319 Serje 13-il pulzieri tul tad-djar b'S24 (1¹⁄₂in.) portijiet tal-muntaġġ tal-manifold tal-ġenb bl-użu tal-midja tal-grad AN. Kundizzjonijiet operattivi 300 L/min rata tal-fluss bl-użu ta' fluwidu idrawliku ta' 50 cSt u gravità speċifika (sg) 1.2.

Filtru Totali ΔP
= ΔP housing + ΔP element
= (0.30 x 1.2/0.9) bard (djar)
+ ((300 x 1.09/1000) x 50/32 x 1.2/0.9) bard (element)
= 0.40 (akkomodazzjoni) + 0.68 bard (element)
= 1.08 bard (15.7 psid)

Informazzjoni dwar l-Ordni / Numri tal-Partijiet

Għal installazzjonijiet ġodda, agħżel numru tal-parti komplut wieħed minn kull taqsima hawn taħt

Taqsima 1

P/N tad-Djar:
UH 319 [Tabella 1] [Tabella 2] ++ [Tabella 3] ZG 9 X106

Kit Siġill P/N:
UH 319 SKZ

Tabella 1: Għażliet ta' Orjentazzjoni tad-Djar

Kodiċi	Port
C	Servizz ta' għatu (tube up) -standard
H	Servizz tar-ras (tube down)

Tabella 2: Għażliet tal-Port tad-Djar

Kodiċi	Port
K24	1¹⁄₂pulzieri top mount manifold
S24	1¹⁄₂pulzieri manifold tal-muntaġġ tal-ġenb

Tabella 3: Għażliet tat-Tul tad-Djar

Kodiċi	Tul (pulzieri)*
08	8
13	13
20	20
40	40

* Tul nominali

Taqsima 2

Element P/N:
UE 319 [Tabella 1] [Tabella 2] Z

Tabella 1: Għażliet tal-Element tal-Filtru

Kodiċi	ßx(c) Akbar minn jew ugwali għal 1000 ibbażat fuq ISO 16889	Klassifikazzjoni CST*
AZ	3	08/04/01
AP	5	12/07/02
AN	7	15/11/04
AS	12	16/13/04
AT	22	17/15/08

* CST: Test ta' Stabbilizzazzjoni Ċiklika biex jiddetermina l-klassifikazzjoni tal-filtru taħt kundizzjonijiet ta' stress, ibbażat fuq SAE ARP4205

Tabella 2: Għażliet tat-Tul tal-Element tal-Filtru

Kodiċi	Tul (pulzieri)*
08	8
13	13
20	20
40	40

* Tul nominali

Taqsima 3

(Irid jiġi ordnat mill-inqas Indikatur tal-Pressjoni Differenzjali jew plagg tal-blanking tat-tip 'B')

Indikatur tal-Pressjoni Differenzjali P/N:
RC [Tabella 1] 091 Z [Tabella 2] [Tabella 3] [Tabella 4]

Nota:Żewġ Indikaturi tal-Pressjoni Differenzjali jistgħu jitwaħħlu fuq din id-djar

Nota:Jekk ma jintgħażel l-ebda indikatur tal-pressjoni differenzjali, il-plagg tal-blanking tat-tip 'B' (P/N HC9000A104Z) għandu jiġi ordnat separatament u jitwaħħal biex jissostitwixxi l-plagg tal-plastik għat-tbaħħir.

Tabella 1: Għażliet ta' Indikatur ta' Pressjoni Differenzjali*

Kodiċi	Indikatur	'H' Dim.
778NZ	Indikatur viżwali tat-tip 'P' b'lockout termali	21mm (0.83 pulzieri)
860MZ	Indikatur viżwali tat-tip 'D' mingħajr lockout termali	21mm (0.83 pulzieri)
861CZ	Swiċċ Elettriku tat-tip 'L' (SPDT) b'6 in.leads	38mm (1.50 pulzieri)
861CZ	Swiċċ elettriku tat-tip 'M' (SPDT) b'konnettur DIN43650 u għatu li jaqbel	78mm (3.07 pulzieri)
861CZ	Swiċċ elettriku tat-tip 'R' (SPDT) u indikatur tad-dawl tan-neon b'konnettur u għatu DIN43650	89mm (3.50 pulzieri)
771BZ	Swiċċ Elettriku tat-tip 'S' (SPDT) b'konnettur MS bi 3 pinnijiet	57mm (2.24 pulzieri)

* Għażliet oħra disponibbli fuq l-applikazzjoni.

Tabella 2: Materjal tal-Indikatur tal-Pressjoni Differenzjali

Kodiċi	L-issettjar tal-pressjoni
Ħalli barra	Indikatur tal-Liga tal-Aluminju: uża fi pressjonijiet operattivi < 200 bar (3000 psi)
SS	Stainless Steel Indikatur: uża fi pressjonijiet operattivi > 200 bar (3000 psi)

* Għażliet oħra ta 'setting huma disponibbli; ikkuntattja lil Ayater.

Tabella 3: 'M' & 'R'-Kodiċi Indikaturi tat-Tip*

Kodiċi	Għażla
YM	Għażla 'M'
YR	Għażla 'R'

* Uża biss jekk l-Indikatur 'R' jew 'M' jintgħażel mit-Tabella 1

Tabella 4: Għażliet ta' Indikatur 'R'

Kodiċi	Għażla
110AC	110V AC
220AC	220V AC
24DC	24V DC
